“相不对称”技术可检测12000欧姆高阻接地故障

浏览: 发表时间:2020-10-21 10:56:16

“相不对称”技术可检测12000欧姆高阻接地故障2020-02-13 赫兹曼

赫兹曼科技“相不对称”高精度小电流接地故障检测装置在国网的漯河真型试验场10kV系统中,分别在中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地三种接地方式下,进行了弧光接地、断线坠地接地、高阻接地等10种工况下的小电流接地故障检测试验。


结果如下表所示,均能正确检测故障:


相不对称


另外,现场还进行了试验大纲以外的小电阻接地系统15000与20000欧姆高阻接地故障的检测试验,试验中装置能准确检测故障,体现了我司独特检测手段——PAM相不对称小电流检测装置升级后的技术优势,现场结果让参与试验的团队成员都倍感振奋。


赫兹曼科技高精度单相小电流接地故障检测装置、IPS“相不对称”PAM技术原理/Technicalprinciples:


相不对称

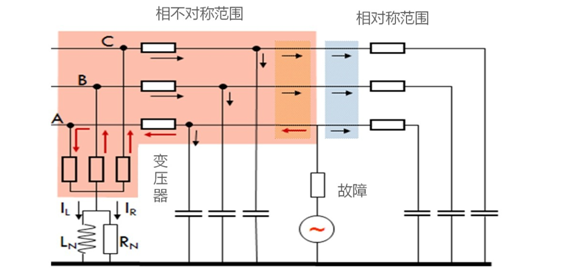

发生接地故障瞬间,线路所有的电容电流都经接地点流向故障线路。


相不对称

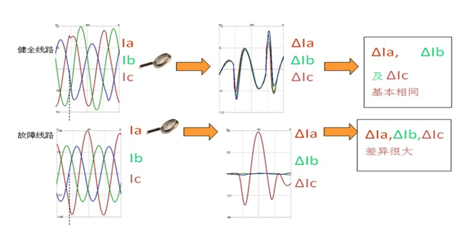

在健全区域和故障区域,三相电流PAM算法可以保证接地故障检测精度和准确性。


当发生接地故障时,故障电流经故障点流向故障线路,故障点后的线路则没有故障电流通过。而且发生故障瞬间,电网电流发生突变,故障区域三相电流值变化很大,而非故障健全区域的三相电流值变化很小,波形近似。根据上述三相电流相不对称特征,PAM算法可准确的判断和定位故障区域。



赫兹曼科技“相不对称”高精度小电流接地故障检测装置的应用案例:


案例1:辽宁省朝阳市66kV西郊变电站;


案例2:沈阳自贸区智能分布式配网自动化示范工程;


案例3:天津空港物流园配网自动化项目;


案例4:北京2020年冬奥会高山滑雪项目配电工程;


案例5:北京北辛安配网自动化项目;


案例6:海南三亚配网自动化项目等。


欢迎点击右侧在线客服了解更多赫兹曼科技“相不对称”高精度小电流接地故障检测装置相关参数,您还可以拨打客服热线:0757-22322302咨询。赫兹曼科技强大的国际化运营团队、经验丰富的专家团队,以及专业优秀的售后团队热情为您服务!
